SF-10040E Máquina de envasado termorretráctil extra ancha de 1000 mm

Características clave

1. Cavidad ultra ancha exclusiva de 1000 mm con diseño tridimensional de circulación de aire caliente de tres ventiladores: El SF-10040E es un túnel termorretráctil de alta gama diseñado específicamente para productos de gran tamaño. La cavidad del horno tiene un tamaño de paso de 2500×1000×400 mm, y pocos modelos de la misma potencia en el mercado tienen una cavidad interior ultra ancha de 1 metro, que puede acomodar láminas anchas, cajas combinadas de varias filas y productos semipaletizados de tamaño pequeño y mediano al mismo tiempo. La parte superior de la máquina está equipada con tres ventiladores de circulación de alta potencia de SURFON de Taiwán, que forman un conducto de aire de flujo cruzado tridimensional que garantiza una temperatura uniforme en todo el horno sin estratificación. Los artículos grandes no sufrirán defectos tales como encogimiento y blanqueamiento de la película, arrugas en los bordes o adherencia suelta en los lados y la parte inferior. La máquina tiene una potencia nominal de 18 kW, un rango de control de temperatura de 0 a 300 ℃ y una regulación de velocidad continua e independiente de 0 a 15 m/min. Es compatible con varios espesores de película termocontraíble de PE, presenta una estructura de flujo de aire optimizada para mejorar la utilización del calor y mantiene un consumo de energía controlable durante la producción continua a largo plazo. La máquina pesa 1025 kg y tiene un cuerpo de chapa metálica doblada de una sola pieza, engrosada, lo que garantiza que no haya vibraciones ni deformaciones significativas durante el transporte pesado.

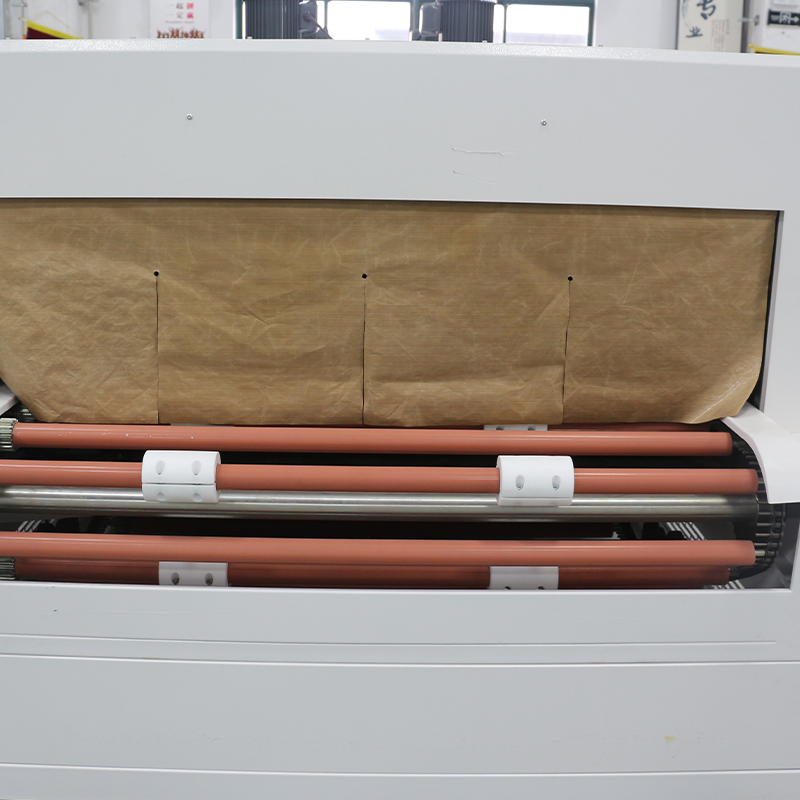

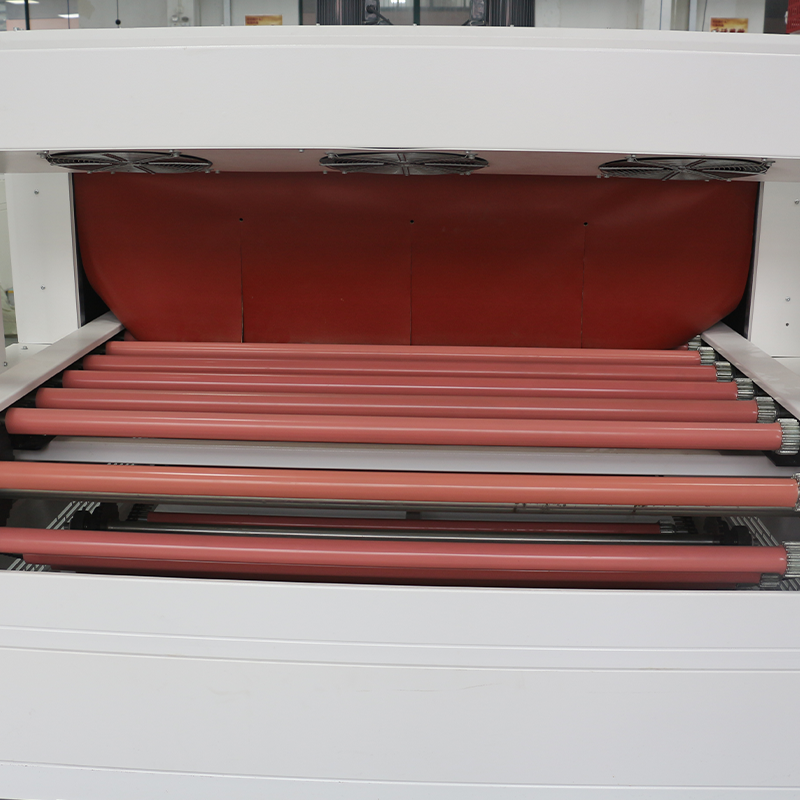

2. Un sistema transportador de varillas de acero sólido engrosadas y de alta resistencia admite rodillos densos opcionales adecuados para todo tipo de productos: la estructura del transportador utiliza una transmisión por cadena de varillas de acero sólido engrosadas, con las varillas de acero completamente cubiertas por tubos de silicona engrosados ​​importados resistentes a altas temperaturas. Esto proporciona resistencia a altas temperaturas, resistencia a la fricción y una gran capacidad de carga, evitando la flexión y el colapso de pisos de madera, cajas de bebidas y láminas de hardware pesado, al mismo tiempo que previene rayones en la pintura del producto y las películas impresas. Para abordar el problema de las piezas pequeñas y las mini cajas de regalo que caen fácilmente a través de los espacios de los rodillos, se puede actualizar un accesorio de rodillo de acero densamente dispuesto para reducir el espacio entre los rodillos, haciéndolo adecuado tanto para materiales grandes y anchos como para productos pequeños y dispersos. El banco de trabajo adopta la altura estándar de la industria de 820±50 mm, lo que permite la conexión directa a varias máquinas selladoras de bordes totalmente automáticas de gran ancho y equipos de corte y sellado de puños sin requerir modificaciones en la línea de producción. La máquina está equipada con pies de soporte de alta resistencia y ruedas giratorias, lo que simplifica la reubicación y nivelación en grandes fábricas, y es compatible con líneas de producción automatizadas que utilizan montacargas para carga y descarga.

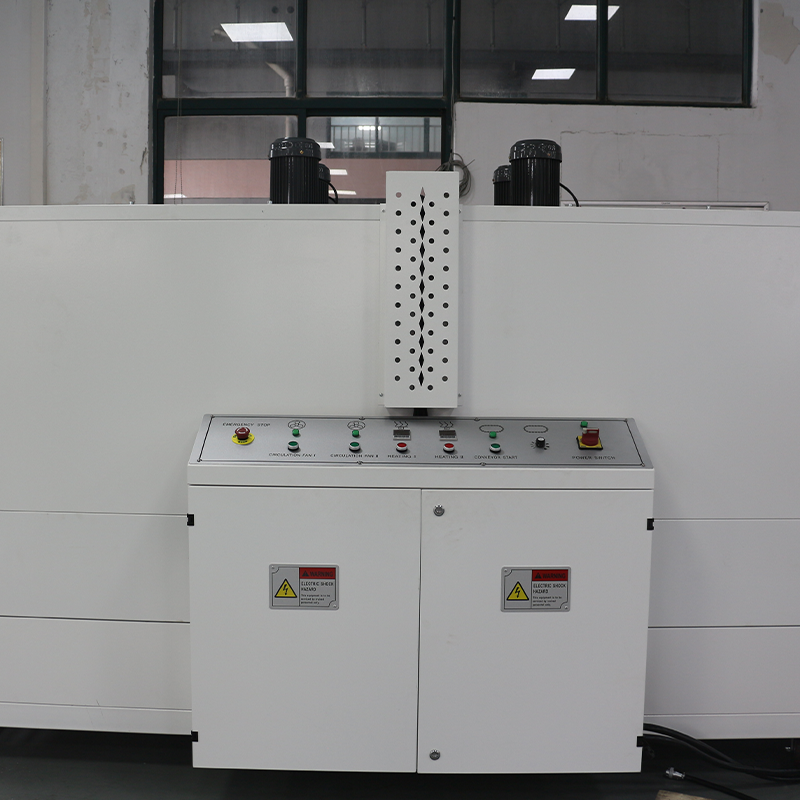

3. Un conjunto completo de componentes de control eléctrico de marcas reconocidas internacionalmente garantiza un control de temperatura y velocidad preciso, estable y confiable: todos los componentes eléctricos principales se importan de marcas de primer nivel, adecuadas para las condiciones de producción en fábrica a nivel mundial. Los convertidores de frecuencia, disyuntores y relés de sobrecarga térmica de Schneider franceses controlan la velocidad del transportador, logrando una regulación de velocidad suave y continua y un arranque y parada sin interrupciones. Los controladores de temperatura japoneses Omron de alta precisión monitorean la temperatura del horno en tiempo real, con errores de control de temperatura extremadamente bajos y sin variación de temperatura durante la producción en masa a largo plazo. Los motores con engranajes del transportador GPG taiwaneses y tres ventiladores de circulación de alta temperatura SURFON proporcionan una salida de energía continua y estable, mientras que los interruptores y relés intermedios alemanes Siemens garantizan la seguridad del circuito. El equipo es compatible con suministro de energía global trifásico AC220V/380V 50/60Hz, permitiendo la conexión directa a redes eléctricas de fábrica nacionales e internacionales. Un gabinete de control externo independiente muestra centralmente todos los botones de operación, con zonas claras para parada de emergencia, temperatura, velocidad del ventilador y ajuste de velocidad. Los operadores pueden completar todos los ajustes de parámetros sin necesidad de caminar alrededor de la máquina, lo que hace que sea extremadamente fácil de aprender.

4. El cuerpo del horno con aislamiento engrosado y completamente cerrado con múltiples dispositivos de seguridad extiende la vida útil del equipo: la cavidad del horno está llena de algodón aislante de alta densidad y resistente a altas temperaturas, y se instalan cortinas aislantes del calor rojas engrosadas en la entrada y salida del equipo para bloquear firmemente la alta temperatura dentro del horno, reduciendo significativamente las fugas y pérdidas de aire caliente, reduciendo la temperatura de la superficie de la carcasa de la máquina y evitando el riesgo de quemaduras a los operadores. Los orificios de ventilación distribuidos uniformemente en ambos lados del cuerpo de la máquina equilibran la alta temperatura dentro del horno con la disipación de calor externa, lo que ralentiza el envejecimiento de las chapas y los componentes eléctricos. El equipo está equipado con triple protección de enclavamiento de seguridad: alarma automática de sobretemperatura, apagado por sobrecarga del motor y parada de emergencia. En caso de anomalías como quemaduras en seco, atascos del motor o errores humanos, el equipo corta inmediatamente la calefacción y el suministro de energía, evitando los riesgos de seguridad de cortocircuitos y daños al equipo. Toda la máquina adopta una estructura modular de ensamblaje dividido; El ventilador, el elemento calefactor y los rodillos transportadores se pueden desmontar individualmente. La limpieza rutinaria de la acumulación de polvo, el reemplazo de piezas vulnerables y el diagnóstico de fallas no requieren el desmontaje de toda la máquina, lo que reduce significativamente el tiempo de inactividad de la línea de producción.

5. Consumibles universales de PE combinados con servicios de personalización flexibles y soporte posventa integral a largo plazo: el equipo es compatible de forma nativa con la película termorretráctil de PE. Los consumibles del mercado tienen amplios canales de adquisición y precios unitarios bajos. Después de una simple depuración del control eléctrico, también se puede utilizar con película de PVC. El fabricante admite la personalización del espaciado de los rodillos internos, la potencia de calentamiento y la configuración del control eléctrico según sea necesario, y puede realizar modificaciones simples no estándar de acuerdo con el ancho máximo del producto y los requisitos de velocidad de la línea de producción del cliente. La máquina viene con una garantía estándar de un año. Las piezas originales dañadas por factores no humanos se reemplazan sin cargo; Los clientes solo corren con los gastos de envío. Después del período de garantía, todos los repuestos se suministran continuamente a precios de fábrica. Se proporcionan consultas técnicas remotas de texto y video en línea de por vida para una rápida resolución de problemas. Los clientes extranjeros también admiten orientación sobre puesta en marcha remota y servicios de instalación y puesta en marcha in situ.

Aplicaciones: El túnel retráctil de aire caliente extendido ultra ancho de un metro SF-10040E es un equipo de soporte de back-end dedicado para líneas de producción automatizadas grandes y medianas. Debe usarse con máquinas de sellado lateral totalmente automáticas de gran ancho y máquinas de sellado y corte semiautomáticas para ensamblar una línea completa de producción de envases. Se utiliza principalmente para el moldeo termorretráctil de láminas anchas, cajas combinadas de varias piezas y artículos grandes semipaletizados de tamaño pequeño a mediano.

Cubre ampliamente escenarios de embalaje de artículos grandes en múltiples industrias: industria de alimentos y bebidas: paletas de agua mineral, cajas de alcohol y cajas de regalo de varias filas; Industria química diaria: grandes conjuntos de cuidado personal y envases de almacenamiento de cosméticos en cajas; Industria de materiales de construcción: pisos de madera, paneles decorativos para paredes, perfiles largos y pequeños accesorios para puertas y ventanas; Sector de fabricación industrial: juegos completos de piezas de automoción, grandes componentes de hardware y carcasas de equipos eléctricos; Se pueden procesar de forma fiable muebles pequeños, láminas de plástico de gran ancho y materias primas químicas envasadas; Admite modos de embalaje paletizado y sin palet, produciendo productos terminados termorretráctiles, planos y compactos, ya sea que se envuelvan individualmente artículos grandes de ancho ancho o se agrupen varios artículos uno al lado del otro. La película envuelve completamente los productos, proporcionando protección total contra el polvo, la humedad, la oxidación y contra daños durante el transporte. La película transparente también mejora la apariencia y la calidad de los productos en almacenes y exhibidores de supermercados. La cavidad ultra ancha de 1000 mm es particularmente adecuada para escenarios de producción de alta capacidad, como plantas de procesamiento de pisos de madera, grandes talleres de embotellado de bebidas, líneas de producción de perfiles de materiales de construcción, grandes plantas de fabricación de autopartes y grandes almacenes de comercio electrónico. El equipo cuenta con certificaciones internacionales CE, SGS e ISO9001 y puede satisfacer las necesidades de fábricas nacionales de producción en masa y exportación en más de 100 países de todo el mundo.
